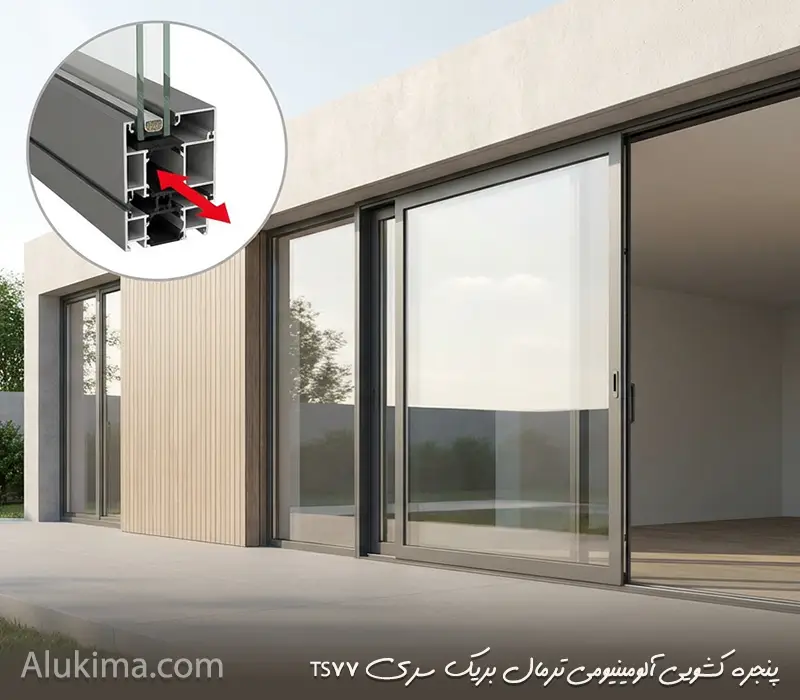

پنجره آلومینیومی ترمال بریک TS77 | بررسی فنی و مونتاژ سری کشویی

 صنعت ساختمان و رشد روزافزون استفاده از پنجره‌های آلومینیومی

صنعت ساختمان در سال‌های اخیر با تغییرات بنیادینی مواجه شده است؛ تغییراتی که نه‌تنها به ظاهر بناها، بلکه به عملکرد، مصرف انرژی و کیفیت زندگی ساکنان نیز مربوط می‌شود. یکی از مهم‌ترین این تحولات، جایگزینی پنجره‌های سنتی با سیستم‌های مدرن درب و پنجره آلومینیومی است. پنجره دیگر فقط یک عنصر ساده برای ورود نور نیست، بلکه به‌عنوان یکی از مؤثرترین اجزای پوسته ساختمان در بهینه‌سازی مصرف انرژی، کاهش آلودگی صوتی و افزایش زیبایی بصری شناخته می‌شود.

با افزایش قیمت انرژی و سخت‌گیرانه‌تر شدن مقررات ملی ساختمان، استفاده از پنجره‌هایی با عملکرد حرارتی مناسب به یک ضرورت تبدیل شده است. در این میان، آلومینیوم به دلیل ویژگی‌های منحصربه‌فرد خود، جایگاه ویژه‌ای در صنعت ساختمان پیدا کرده است. وزن سبک، استحکام بالا، طول عمر زیاد، قابلیت بازیافت و انعطاف‌پذیری در طراحی باعث شده‌اند که پروفیل‌های آلومینیومی انتخاب اول بسیاری از معماران و سازندگان حرفه‌ای باشند.

برخلاف تصور قدیمی که آلومینیوم را فلزی با انتقال حرارتی بالا می‌دانست، فناوری ترمال بریک (Thermal Break) این ضعف را به‌طور مؤثر برطرف کرده است. پنجره‌های آلومینیومی ترمال بریک با استفاده از یک لایه عایق پلی‌آمید بین جداره داخلی و خارجی پروفیل، مانع از انتقال حرارت و برودت می‌شوند و عملکردی قابل‌رقابت با سیستم‌های UPVC و حتی بالاتر از آن ارائه می‌دهند.

از سوی دیگر، سبک زندگی مدرن، فضاهای بازتر، پنجره‌های بزرگ‌تر و دید حداکثری به محیط بیرون را طلب می‌کند. اینجاست که پنجره‌های آلومینیومی، به‌ویژه سیستم‌های کشویی، نقش کلیدی خود را نشان می‌دهند. امکان اجرای دهانه‌های بزرگ، حرکت روان، اشغال فضای کمتر و هماهنگی با طراحی‌های مینیمال، باعث شده‌اند که این نوع پنجره‌ها به انتخابی محبوب در پروژه‌های مسکونی، تجاری و اداری تبدیل شوند.

در همین راستا، سیستم‌های پیشرفته‌ای مانند درب و پنجره آلومینیومی ترمال بریک سری TS77 به بازار معرفی شده‌اند که ترکیبی از زیبایی، عملکرد فنی و دوام را ارائه می‌دهند و پاسخگوی نیازهای پروژه‌های امروزی هستند.

 معرفی سیستم‌های درب و پنجره آلومینیومی و سری TS77

سیستم‌های درب و پنجره آلومینیومی را می‌توان به‌طور کلی به دو دسته اصلی لولایی ( hinge ) و کشویی (Sliding) تقسیم کرد. هر یک از این سیستم‌ها، بسته به نوع پروژه، شرایط اقلیمی و نیاز کارفرما، می‌توانند به‌صورت نرمال یا ترمال بریک طراحی و اجرا شوند.

سیستم‌های نرمال و ترمال بریک

در سیستم‌های نرمال، پروفیل آلومینیومی به‌صورت یکپارچه ساخته می‌شود و عایق حرارتی خاصی در آن وجود ندارد. این سیستم‌ها بیشتر برای فضاهای داخلی یا مناطقی با حساسیت کمتر به اتلاف انرژی استفاده می‌شوند.
در مقابل، سیستم‌های ترمال بریک با بهره‌گیری از تیغه‌های پلی‌آمید، انتقال حرارت بین فضای داخل و خارج را به حداقل می‌رسانند و نقش مهمی در کاهش مصرف انرژی ایفا می‌کنند.

سیستم‌های لولایی

پنجره‌های لولایی به دلیل عایق‌بندی قوی‌تر، انتخاب مناسبی برای فضاهایی هستند که نیاز به حداکثر آب‌بندی و هوا‌بندی دارند. با این حال، محدودیت در ابعاد و نیاز به فضای بازشو از جمله نقاط ضعف آن‌ها محسوب می‌شود.

سیستم‌های کشویی

سیستم‌های کشویی با حرکت افقی لنگه‌ها، فضای کمتری اشغال می‌کنند و امکان اجرای دهانه‌های بزرگ شیشه‌ای را فراهم می‌سازند. این سیستم‌ها به‌ویژه در نماهای مدرن و پروژه‌های لوکس بسیار پرکاربرد هستند.

معرفی سری TS77

سری TS77 یکی از پیشرفته‌ترین سیستم‌های پنجره آلومینیومی ترمال بریک کشویی محسوب می‌شود. نام‌گذاری این سری کاملاً فنی و هدفمند است:

• T مخفف Thermal Break به معنی ترمال بریک

• S مخفف Sliding به معنی کشویی

• عدد 77 نشان‌دهنده عرض چهارچوب پروفیل (۷۷ میلی‌متر) است

این عرض مناسب، امکان استفاده از شیشه‌های دوجداره و سه‌جداره را فراهم کرده و در عین حال استحکام بالایی به سازه می‌دهد. سری TS77 برای پروژه‌هایی طراحی شده که در آن‌ها ترکیب دهانه‌های بزرگ، حرکت روان، زیبایی ظاهری و عملکرد حرارتی مطلوب اهمیت بالایی دارد.

 نحوه مونتاژ و ساخت پنجره آلومینیومی ترمال بریک TS77

فرآیند ساخت و مونتاژ پنجره TS77 نیازمند دقت بالا، تجهیزات استاندارد و نیروی متخصص است. کیفیت نهایی پنجره تا حد زیادی به همین مراحل وابسته است.

مرحله برش پروفیل

در ابتدا، پروفیل‌های آلومینیومی سری TS77 توسط دستگاه برش مخصوص آلومینیوم مجهز به تیغه اره الماسه برش داده می‌شوند. نوع برش در این سری معمولاً ۴۵ درجه (فارسی‌بر) است تا اتصال گوشه‌ها با دقت و استحکام بالا انجام شود و اگر پنجره ما در محل نصب خود دارای زاویه ای به غیر از 90 درجه باشد ، پروفیل 77 را طبق همان زاویه برشکاری می کنیم.

اتصال گوشه‌ها

پس از آماده‌سازی و برش پروفیل‌ها، نوبت به اتصال گوشه‌ها می‌رسد. در این مرحله دو روش استاندارد وجود دارد:

1. فیکسر دکمه‌دار 1026
   این فیکسرها با استفاده از پیچ آلن‌خور باز و بسته می‌شوند و امکان تنظیم و مونتاژ سریع را فراهم می‌کنند. نحوه مونتاژ و اتصال گوشه ها در این روش بدین صورت است که بعد از برش پروفیل گوشه های ابتدایی و انتهایی آن را توسط دستگاه پرس پانچ دستی یا پنوماتیکی طبق مدل فیکسر سوراخ می کنیم و فیکسر دکمه دار 1026 را در آن جاگذاری کرده دو گوشه پروفیل را بهم متصل می کنیم و پیچ آلن آن را می بندیم تا زاویه 90 درجه شکل گیرد و گوشه های دیگر بدین صورت است. بدین نحو چهارچوب پنجره کشویی ترمال بریک سری TS77 ساخته می شود.

2. فیکسر پانچی26*10
   این نوع فیکسر هیچ گونه دکمه و پیچی ندارد تا آن را محکم کنیم و عمل متصل کردن گوشه ها فقط توسط دستگاه پرس پانچ هیدرولیکی و با اعمال فشار انجام می گیرد. نحوه مونتاژ و اتصال گوشه ها در این روش به این شکل است که بعد از برش پروفیل قسمت داخلی آن را توسط چسب مخصوص ( پلی یورتان _ مونتاژ کیت ) چسب کاری می کنیم و فیکسر پانچی را داخل آن قرار می دهیم تا آغشته به چسب شود و گوشه های دیگر را بدین ترتیب بعد پنجره کلاف شده را زیر دستگاه پرس پانچ هیدرولیک قرار می دهیم و با تنظیمات خاصی که مربوط به هر سری پروفیل است گوشه های پنجره TS77 را با فشار ناشی از پرس هیدرولیک، پروفیل را به فیکسر پانچی دوخت می کنیم. اتصال در این روش بسیار مستحکم بوده و از نظر استانداردهای صنعتی، روش تأییدشده و حرفه‌ای‌تری محسوب می‌شود.
3. فیکسر ناخنی 34

پنجره کشویی ترمال بریک TS77 به جز پروفیل چهارچوب دارای پروفیل لنگه بازشو نیز می باشد که برای اتصال گوشه های آن نیز به فیکسر نیاز داریم. اگر مثل پروفیل چهارچوب گوشه را توسط پرس دستی سوراخ می کنید آنگاه شما نیاز به فیکسر دکمه دار دارید که با نام فیکسر ناخنی 34 مشهور است و نام های دیگر آن فیکسر پروانه ای و قورباغه ای است.

4. فیکسر پانچی 8.5*10

برای اتصال گوشه لنگه پنجره سری 77 از یک مدل فیکسر که بدون دکمه و پیچ و مهره است استفاده می شود. گوشه های پروفیل بعد از فارسی بری قسمت داخلی آن توسط چسب مخصوص ترمال پر شده و فیکسر پانچی 8.5*10 در داخل پروفیل جاگذاری می شود و بعد از اینکه چهار گوشه لنگه را سرهم بندی کردیم به زیر دستگاه پرس هیدرولیک منتقل می کنیم و با اعمال فشار جک ها، پروفیل را به فیکسر پانچی دوخت می کنیم.

گونیا های فلزی: گونیا ها قطعات کوچک و ریزی هستند که جهت بالانس کردن ارتفاع گوشه ها و سطح پروفیل بکار می روند و از آنها موقع اتصال گوشه ها و قبل از بستن فیکسر ها استفاده می شود.

سیستم حرکتی لنگه‌ها

بلبرینگ‌های دوچرخ و چهارچرخ: برای حرکت روان لنگه‌های کشویی، از بلبرینگ متناسب با وزن و ابعاد لنگه استفاده می‌شود. همانطور که در سیستم های لولایی برای باز و بسته کردن لنگه از لولا استفاده می شود در سیستم های کشویی که بصورت ریلی حرکت می کنند از بلبرینگ مخصوص پنجره استفاده می شود.

بلبرینگ قطعه ای با بدنه آلومینیوم یا فلز آبکاری شده است و دارای دو یا چهار عدد چرخ دوار که در راستای افقی حرکت می کنند و با قرار گرفتن در زیر لنگه بازشو امکان باز و بست پنجره کشویی TS77 را فراهم می کنند. انتخاب صحیح نوع بلبرینگ نقش مهمی در طول عمر و عملکرد نرم پنجره دارد.

لاستیک‌ها و نوارهای درزبندی

پنجره کشویی ترمال بریک TS77 هم مانند سایر سیستم ها برای درزبندی و آببندی نیازمند لاستیک های از جنس EPDM و TPV است. در سری TS77 از مجموعه‌ای از لاستیک‌ها و نوارهای تخصصی استفاده می‌شود، از جمله:

• لاستیک MO68 برای شیشه‌گیری که در قسمت بیرونی پروفیل جاگذاری می شود.

• لاستیک 1008 برای نصب شیشه‌ها که بعد از نصب شیشه از سمت داخل و مابین شیشه و پروفیل جاگذاری می شود.

• نوار مویی 800×69 برای ضربه‌گیری و درزگیری که در سری 77 بجای لاستیک MO60 از نوارهای مویی برای حرکت روان و درزبندی هوا استفاده می شود.

• لاستیک MOC77 برای درزبندی بین درپوش‌ها که یک نوع عایق و درزبند گرد و خاک محسوب می شود.

این مجموعه لاستیک ها باعث کاهش نفوذ گردوغبار، صدا و لرزش شده و کیفیت نهایی سیستم را به‌طور محسوسی افزایش می‌دهد.

قطعات پلاستیکی جانبی

در کنار اجزای اصلی، از قطعات پلاستیکی متنوعی برای ثابت‌سازی، ضربه‌گیری و گردگیری استفاده می‌شود که نقش مکمل اما بسیار مهمی در عملکرد سیستم دارند.

یراق‌آلات مورد استفاده در سری TS77

یراق‌آلات، قلب عملکردی هر پنجره کشویی هستند. در سری TS77 بسته به نوع دستگیره، یراق‌آلات متفاوتی به‌کار می‌رود. بعد از اینکه مونتاژ و اتصال گوشه های پنجره به پایان رسید نوبت نصب یراق آلات بازشونده پنجره می رسد که با توجه به نیاز پروژه روی آن نصب می شود.

• دستگیره تخم‌مرغی
  در این حالت، سیستم قفل ساده بوده و نیازی به قطعه اضافی ندارد. این نوع دستگیره برای کاربردهای عمومی و اقتصادی مناسب است.

• دستگیره تک‌زبانه
  در صورت استفاده از این دستگیره، نیاز به اسپانیولت و یراق مخصوص سری TS77 وجود دارد. این سیستم امنیت بالاتر، قفل‌پذیری بهتر و عملکرد حرفه‌ای‌تری ارائه می‌دهد و برای پروژه‌های لوکس توصیه می‌شود.

مزایا و معایب پنجره آلومینیومی ترمال بریک سری TS77

تمامی پنجره ها مانند سایر مصالح بکار رفته در ساختمان دارای مزایا و معایبی هستند و این پارامترها بایستی قبل از انتخاب نوع پنجره اعتبار سنجی شوند تا در آینده دچار مشکل نشویم و پنجره آلومینیوم ترمال بریک کشویی سری TS77 نیز از این قائده مستثنی نبوده.

مزایا

• حرکت نرم و روان لنگه‌ها

• سهولت در باز و بسته کردن

• امکان اجرای دهانه‌ها و ابعاد بزرگ

• طراحی مدرن و مینیمال

• دوام و طول عمر بالا

• مقاومت عالی در برابر شرایط جوی

معایب

• عایق‌بندی ضعیف‌تر نسبت به پنجره‌های لولایی

• حساسیت بیشتر به اجرای صحیح و یراق‌آلات استاندارد

در مجموع، پنجره آلومینیومی ترمال بریک سری TS77 انتخابی حرفه‌ای برای پروژه‌هایی است که در آن‌ها زیبایی، ابعاد بزرگ و عملکرد مناسب در اولویت قرار دارد؛ سیستمی که اگر به‌درستی طراحی و اجرا شود، سال‌ها بدون افت کیفیت پاسخگوی نیاز کاربران خواهد بود.

تحریریه خبری آلوکیما که در زمینه انتشار اطلاعات فنی در حوزه صنعت ساختمان و درب و پنجره های دوجداره می باشد در این مقاله به بررسی فنی و مهندسی سری TS77 پنجره کشویی ترمال بریک پرداخت و در آن سعی شد تا علاوه بر معرفی این سیستم به نحوه مونتاژ و یراق آلات مورد استفاده در آن برای علاقه مندان این حوزه اطلاع رسانی کند.
