در پروژههای ساختمانی حرفهای، یکی از تصمیمهای مهم در مرحله سفتکاری، انتخاب بستر مناسب برای نصب پنجره دوجداره است. در میان روشهای مختلف، نصب پنجره روی فریم آهنی یکی از رایجترین و در عین حال مهندسیترین شیوهها محسوب میشود. این روش سالهاست که در پروژههای مسکونی، اداری و تجاری مورد استفاده قرار میگیرد و همچنان به دلیل دقت اجرایی بالا و سهولت نصب، مورد توجه پیمانکاران و تولیدکنندگان پنجره قرار دارد.
در این مقاله تخصصی، به بررسی کامل نحوه نصب پنجره روی فریم آهنی، مشخصات فنی فریمها، مراحل اجرا، نوع پیچهای مورد استفاده، الزامات تراز و شاقول بودن، مزایا و معایب این روش و نکات مهم آببندی و درزبندی میپردازیم. این محتوا برای تولیدکنندگان پنجره دوجداره، تیمهای نصب، مجریان نما و کارفرمایانی تهیه شده که به دنبال اجرای اصولی و ماندگار هستند.
فریم آهنی چیست و چرا در نصب پنجره استفاده میشود؟
فریم آهنی که در اصطلاح اجرایی به آن «سابفریم فلزی» نیز گفته میشود، چهارچوبی فلزی است که پیش از نصب پنجره و همزمان با اجرای دیوارچینی در محل بازشو نصب میگردد. این فریم بهعنوان بستر اصلی اتصال پنجره عمل میکند و جایگزین اتصال مستقیم پنجره به آجر یا سنگ میشود.
در اغلب پروژهها، فریم آهنی از قوطیهای فولادی با مقاطع ۳×۵ سانتیمتر یا ۴×۶ سانتیمتر ساخته میشود. انتخاب این ابعاد به دلیل تعادل مناسب میان استحکام سازهای، وزن قابل قبول و سهولت اجرا است. مقطع 3×5 برای بازشوهای معمولی و مقطع 4×6 برای دهانههای بزرگتر یا طبقات مرتفع که فشار باد بیشتری دارند، کاربرد بیشتری دارد.
نکته بسیار مهم در این مرحله آن است که فریم آهنی باید در زمان دیوارچینی، کاملاً تراز، شاقول و گونیا نصب شود؛ زیرا هرگونه خطا در این مرحله، مستقیماً به پنجره منتقل خواهد شد.
مراحل اجرای فریم آهنی در ساختمان
1. ساخت فریم در کارگاه یا محل پروژه
فریمهای آهنی معمولاً از قوطیهای فولادی برشخورده ساخته میشوند. چهار ضلع فریم بهصورت دقیق بر اساس ابعاد نقشه معماری برش خورده و با جوشکاری به یکدیگر متصل میشوند. در این مرحله، کنترل گونیا بودن بسیار حیاتی است؛ اختلاف حتی چند میلیمتری در قطرها میتواند در مراحل بعدی نصب پنجره مشکل ایجاد کند.
2. نصب فریم هنگام دیوارچینی
پس از آماده شدن فریم، همزمان با اجرای دیوار آجری یا بلوکی، فریم در محل بازشو قرار میگیرد. اتصال فریم به دیوار معمولاً با استفاده از شاخکهای فلزی یا پلیتهایی انجام میشود که در ملات مهار میگردند.
در این مرحله باید موارد زیر با دقت کنترل شود:
- شاقول بودن کامل ضلعهای عمودی
- تراز بودن ضلع افقی بالا و پایین
- همراستا بودن فریم با نمای نهایی ساختمان
- عدم تابیدگی یا پیچش در اثر جوشکاری
هرچه دقت در این مرحله بیشتر باشد، نصب پنجره در آینده سادهتر و دقیقتر خواهد بود.

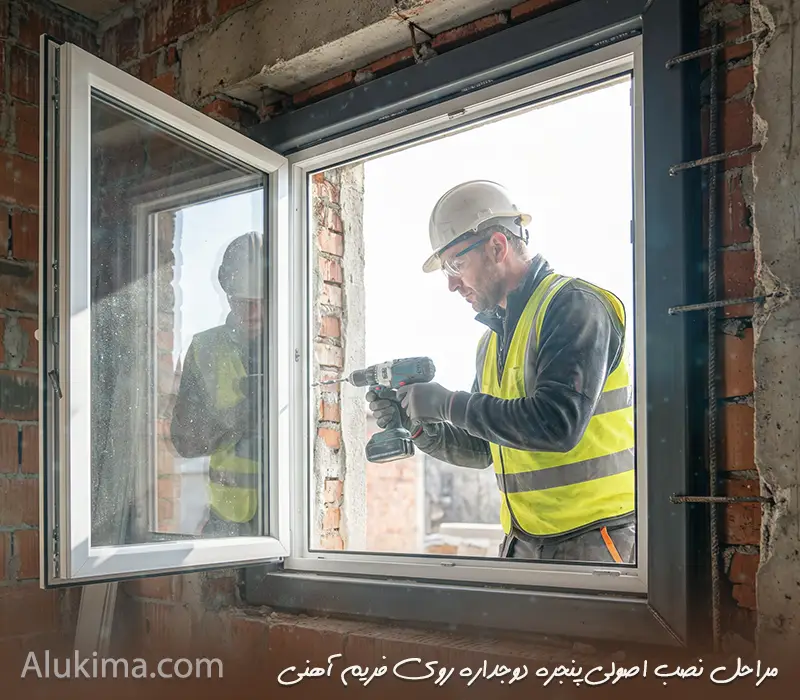

نحوه نصب پنجره دوجداره روی فریم آهنی
پس از اتمام مراحل سفتکاری، نماکاری، سفیدکاری و حتی کفسازی، میتوان اقدام به نصب پنجره روی فریم آهنی کرد. این یکی از مزایای مهم این روش است که امکان نصب پنجره در مراحل پایانی پروژه را فراهم میکند و از آسیب دیدن آن در حین عملیات ساختمانی جلوگیری میکند.
مرحله اول: کنترل ابعاد فریم
پیش از انتقال پنجره به محل پروژه، لازم است ابعاد داخلی فریم آهنی مجدداً کنترل شود. اگرچه فریم در مرحله سفتکاری نصب شده، اما ممکن است در طول عملیات ساختمانی دچار تغییرات جزئی شده باشد.
مرحله دوم: قرار دادن پنجره در محل
پنجره در داخل فریم آهنی قرار میگیرد. فاصلهای در حدود 1 تا 1.5 سانتیمتر در اطراف برای رگلاژ و تزریق فوم در نظر گرفته میشود. استفاده از لقمههای پلاستیکی یا چوبی برای تنظیم تراز و شاقول پنجره ضروری است.
مرحله سوم: استفاده از پیچهای سرمتهدار
در نصب پنجره روی فریم آهنی، معمولاً از پیچهای سرمتهدار (Self Drilling Screws) استفاده میشود. این پیچها به دلیل داشتن نوک متهای، بدون نیاز به سوراخکاری جداگانه، مستقیماً در قوطی آهنی نفوذ میکنند.
ویژگیهای پیچ سرمتهدار مناسب:
- مقاومت بالا در برابر خوردگی (گالوانیزه یا استیل)
- طول متناسب با ضخامت پروفیل و قوطی
- رزوه مناسب برای درگیری کامل با فلز
پیچها باید در محل تقویتکننده فولادی داخل پروفیل بسته شوند تا اتصال کاملاً مستحکم باشد.
اهمیت تراز و ریگلاژ در این روش
اگرچه فریم آهنی بستر نسبتاً دقیقی فراهم میکند، اما همچنان تراز نهایی پنجره اهمیت بالایی دارد. پیش از سفت کردن کامل پیچها، باید عملکرد بازشوها بررسی شود. در صورتی که کوچکترین فشار یا تاب در فریم ایجاد شود، باز و بسته شدن لنگهها با مشکل مواجه خواهد شد.
ریگلاژ یراقآلات پس از نصب کامل انجام میشود تا فشار لاستیکهای درزبندی بهصورت یکنواخت توزیع گردد. این مرحله تأثیر مستقیم بر عایق بودن پنجره دارد.
درزبندی و آببندی در نصب روی فریم آهنی
پس از اتصال مکانیکی، فضای خالی بین پنجره و فریم آهنی باید با فوم پلییورتان پر شود. این فوم نقش مهمی در جلوگیری از انتقال صدا و حرارت دارد.
نکته مهم در این روش، محل اتصال فریم آهنی با نمای سنگ یا سیمان است. اگر در زمان نماکاری، فاصلهای بین سنگ و قوطی آهنی باقی بماند و درزبندی بهدرستی انجام نشود، احتمال نفوذ آب وجود خواهد داشت.
استفاده از چسبهای سیلیکون نما با مقاومت بالا در برابر شرایط جوی، در قسمت بیرونی ضروری است. در بخش داخلی نیز میتوان از چسب آکریلیک برای زیبایی و پوشش نهایی استفاده کرد.
مزایای نصب پنجره روی فریم آهنی
1. سهولت در نصب پنجره
وجود یک بستر فلزی منظم و مستحکم، کار نصب را بسیار سادهتر میکند. نصاب با سطحی صاف و دقیق مواجه است و نیاز به سوراخکاری سنگ یا بتن ندارد.
2. امکان تعویض و نصب مجدد پنجره
در صورت نیاز به تعویض پنجره در سالهای آینده، وجود فریم آهنی این فرآیند را آسان میکند. پنجره جدید میتواند بدون تخریب نما یا دیوار، روی همان فریم قبلی نصب شود.
3. دقت بالای ابعاد و گونیا بودن
در مقایسه با نمای سنگ که ممکن است در اجرا دچار خطا شود، فریم آهنی در صورت ساخت دقیق، چهارچوبی کاملاً گونیا و استاندارد ایجاد میکند. این موضوع باعث افزایش کیفیت نهایی نصب میشود.
4. امکان نصب در مراحل پایانی پروژه
یکی از مهمترین مزایای این روش آن است که میتوان پس از اتمام نماکاری، سفیدکاری و سایر مراحل ساختمانی، پنجره را نصب کرد. این موضوع از آسیب دیدن پنجره در طول پروژه جلوگیری میکند.
5. استحکام مکانیکی بالا
اتصال فلز به فلز از طریق پیچهای سرمتهدار، اتصال بسیار محکمی ایجاد میکند که در برابر فشار باد و لرزشهای احتمالی مقاوم است.
معایب نصب پنجره روی فریم آهنی
در کنار مزایا، این روش بدون چالش نیست و باید معایب آن نیز در نظر گرفته شود.
1. هزینه جداگانه برای ساخت فریم
تهیه قوطی آهنی، برش، جوشکاری و نصب آن، هزینهای جدا از هزینه پنجره ایجاد میکند. در پروژههای بزرگ، این هزینه میتواند قابل توجه باشد.
2. احتمال زنگزدگی و پوسیدگی
در صورتی که فریم آهنی بهخوبی ضدزنگ و رنگآمیزی نشود، در طول زمان و بهویژه در مناطق مرطوب، ممکن است دچار خوردگی شود. این موضوع میتواند بر استحکام اتصال تأثیر بگذارد.
3. انبساط و انقباض فلز
آهن در برابر تغییرات دمایی دچار انبساط و انقباض میشود. اگر فاصله مناسب برای حرکت جزئی در نظر گرفته نشود، ممکن است به مرور زمان فشارهایی به فریم پنجره وارد شود.
4. احتمال ایجاد درز بین فریم آهنی و نما
اگر در زمان اجرای نما، اتصال سنگ به فریم فلزی با دقت کافی انجام نشود یا درزبندی مناسبی صورت نگیرد، احتمال نفوذ آب از محل اتصال وجود دارد. این موضوع بهویژه در طبقات بالا که باران و باد شدیدتر است، اهمیت بیشتری پیدا میکند.
نکات اجرایی مهم برای افزایش دوام و کیفیت
- استفاده از قوطیهای استاندارد با ضخامت مناسب
- اجرای کامل ضدزنگ پیش از نصب
- کنترل دقیق تراز و شاقول در زمان دیوارچینی
- استفاده از پیچهای گالوانیزه مقاوم در برابر خوردگی
- درزبندی حرفهای محل اتصال فریم به نما
- بررسی عملکرد بازشوها پیش از تحویل پروژه
نصب پنجره روی فریم اهنی یک روش مهندسی
نصب پنجره روی فریم آهنی یکی از روشهای متداول و مهندسیشده در صنعت ساختمان است که در صورت اجرای صحیح، میتواند کیفیت و دوام بالایی را تضمین کند. استفاده از قوطیهای 3×5 یا 4×6 سانتیمتر، نصب دقیق و تراز در مرحله دیوارچینی و بهرهگیری از پیچهای سرمتهدار استاندارد، پایههای اصلی موفقیت در این روش هستند.
این روش با وجود هزینه اولیه بیشتر، مزایایی مانند سهولت نصب، دقت بالا، امکان تعویض آسان و استحکام مناسب را فراهم میکند. در مقابل، توجه به موضوعاتی مانند ضدزنگکاری، کنترل انبساط فلز و درزبندی دقیق، برای جلوگیری از مشکلات آینده ضروری است.
در نهایت، انتخاب بین نصب روی فریم آهنی یا سایر روشها باید بر اساس شرایط پروژه، بودجه، اقلیم منطقه و سطح انتظار کارفرما انجام شود. آنچه مسلم است، اجرای دقیق و رعایت اصول فنی، مهمترین عامل در دستیابی به یک پنجره دوجداره با عملکرد بلندمدت و استاندارد خواهد بود.
